Positionneurs STR

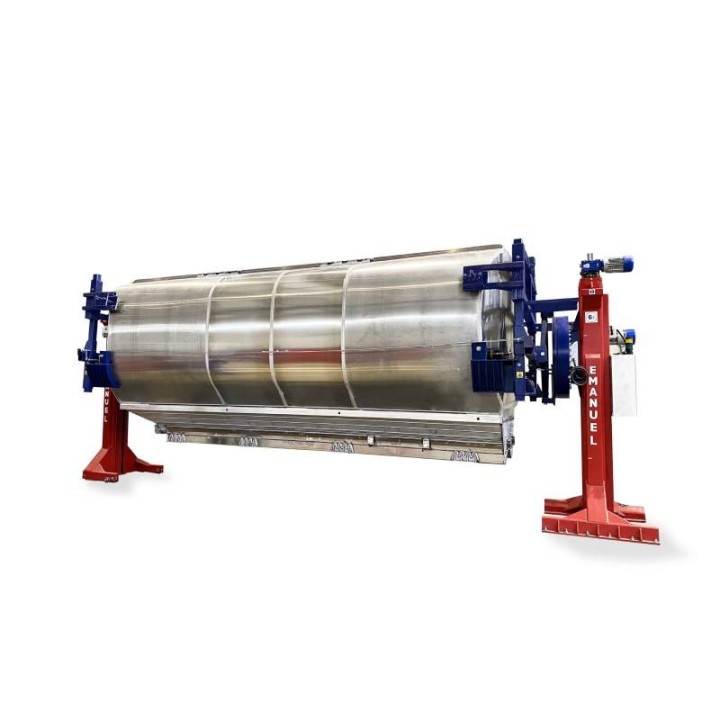

Le positionneur tête et pied de colonne STR, avec double colonne, permet le levage et la rotation de tout type de pièce soudée. Les positionneurs tête et pied de colonne Emanuel STR sont conçus pour être flexibles et peuvent également être utilisés en configuration à colonne unique.

Les positionneurs à colonne de soudage sont utilisés lors des opérations de soudage et d'assemblage de grandes pièces soudées fabriquées par des entreprises de tous secteurs. Par rapport à des produits similaires, les positionneurs ergonomiques Emanuel présentent des caractéristiques uniques telles que : un design compact, une grande flexibilité et légèreté. Nos modèles commencent avec une capacité de levage de 2 tonnes et peuvent atteindre jusqu'à 90 tonnes.

Contacter un expert

CARACTÉRISTIQUES PRINCIPALES :


Le levage de l'axe X est mécanique, généré par un moteur à vis et écrou connecté au dispositif de support de charge composé d'un support en acier. La rotation de l'axe Y est également mécanique, générée par un moteur à vis couplé à un moteur à freinage automatique avec contrôle de la vitesse via un système d'inverseur.

Tous les contrôles sont disponibles sur l'unité de commande et sur la télécommande, qui sont toutes deux installées sur la colonne principale.

La STR est disponible en 3 versions différentes :

  • M : deux colonnes, une fixe et une mobile
  • F : deux colonnes, toutes les deux fixes
  • MM : deux colonnes mobiles dont l'une doit être fixée au sol

Des versions disponibles avec uniquement rotation ou uniquement levage.
Les positionneurs à colonne Emanuel sont fabriqués selon les besoins spécifiques du client.

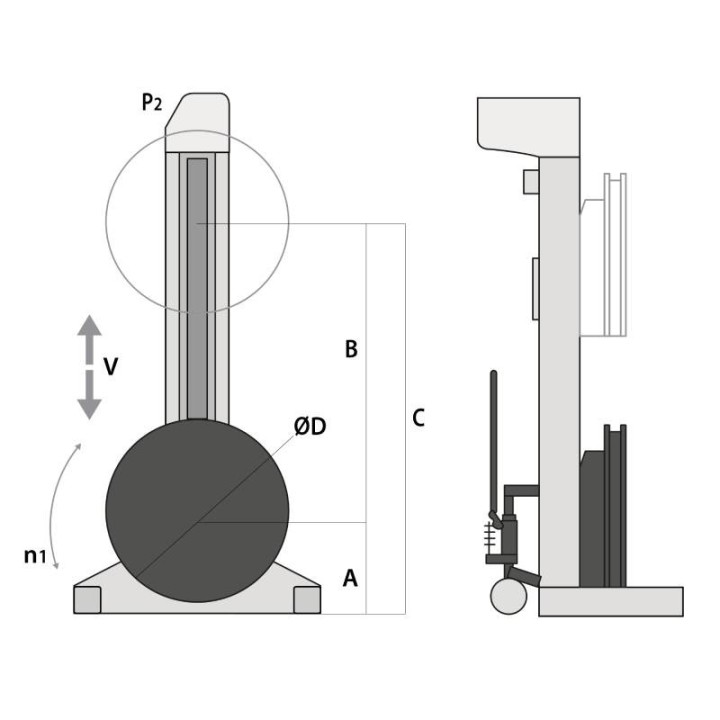

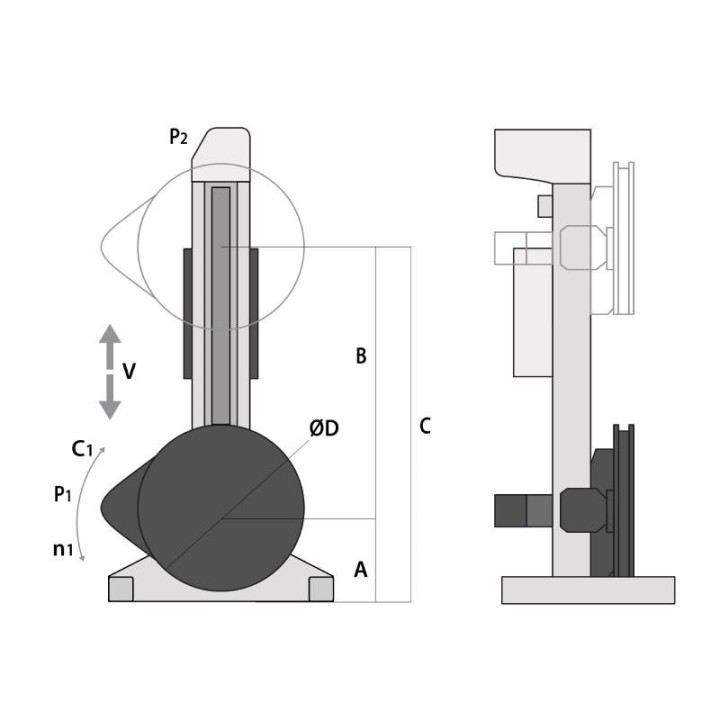

Schema STR-1.jpg

AVANTAGES :

Les positionneurs Emanuel offrent de nombreux avantages :

  • Sécurité : réduit la nécessité de mouvements dangereux lors de l'utilisation d'équipements de levage tels que les grues à pont
  • Santé : les soudeurs et opérateurs maintiennent toujours une posture correcte et réduisent la fatigue
  • Amélioration de la qualité de production : permet de travailler à une hauteur idéale et dans une position correcte
  • Augmentation de la productivité : lever et tourner les produits sans grues à pont ou grues ordinaires réduit les temps d'arrêt

Équipements optionnels du positionneur :

  • Commande d’apprentissage avec plus de 60 programmes de 50 positions chacun. Possibilité d’intégrer un automate associé.
  • Prise de terre
  • Raccords tournants
  • Scanners de surfaces permet la mise en sécurité de la zone de travail.
  • Télécommande WIFI
  • Pilotage avec pédale déportée
  • Colonne secondaire motorisée.
  • Rail de guide pour colonne.
Fiche technique
  • Marque
    EMANUEL

Positionneurs Emanuel
